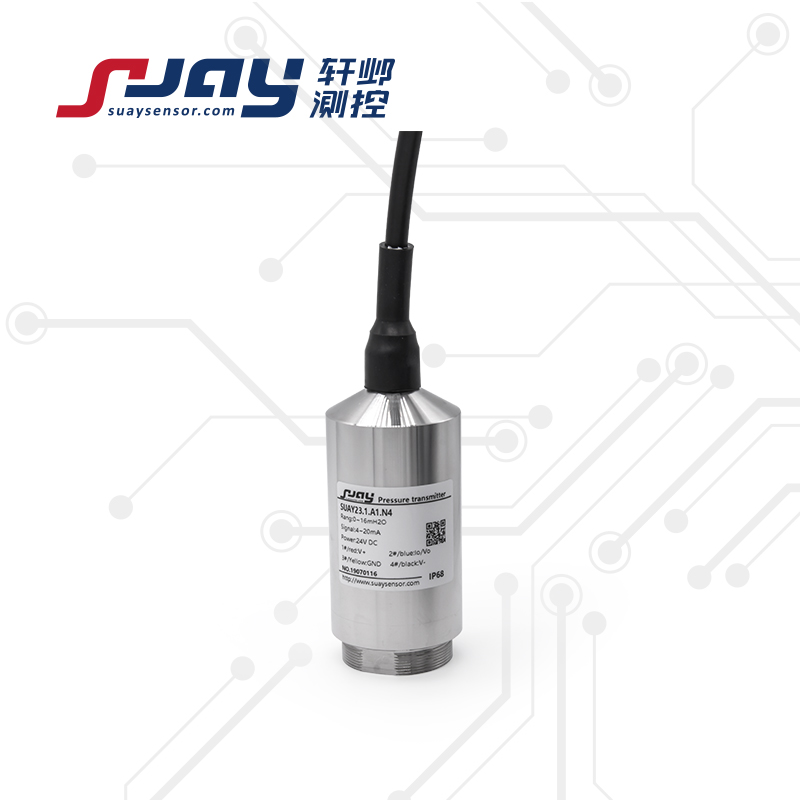

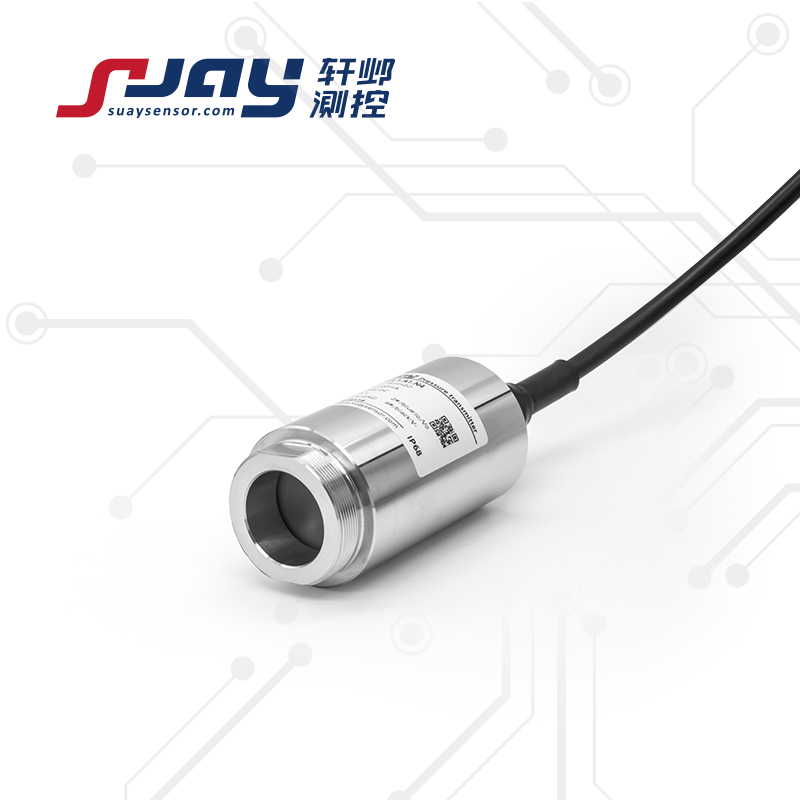

l 全不銹鋼結構，測量元件與信號處理電路全部封裝在內，帶來出色的穩定性
l 可靠的水密封技術，IP68級防護
l 高靈敏度感壓元件，可快速準確地測量液位的變化
l 體積小，綜合精度高，
l 投入式測量，安裝、使用方便

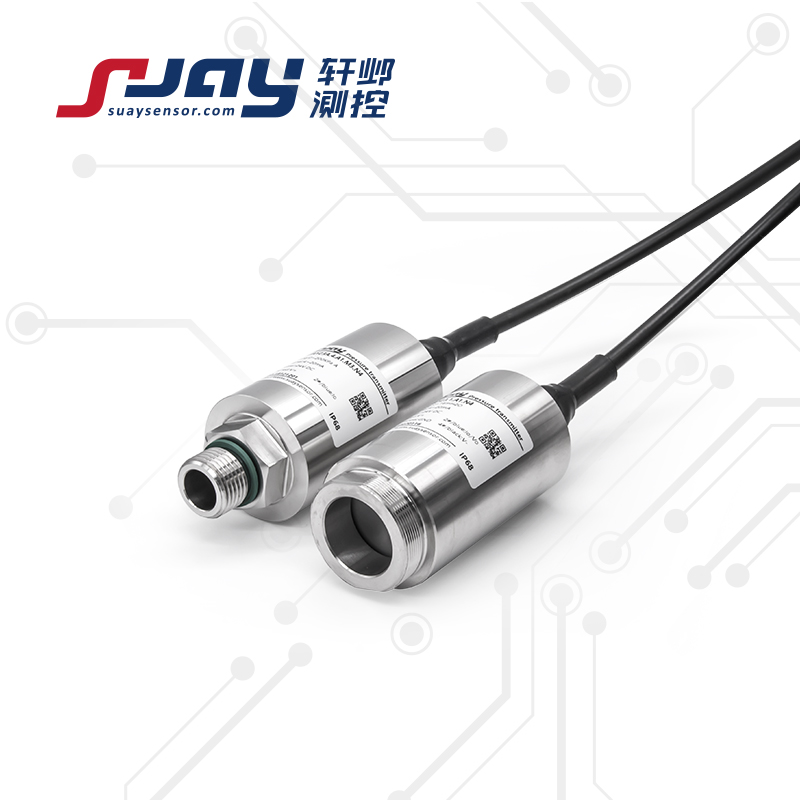

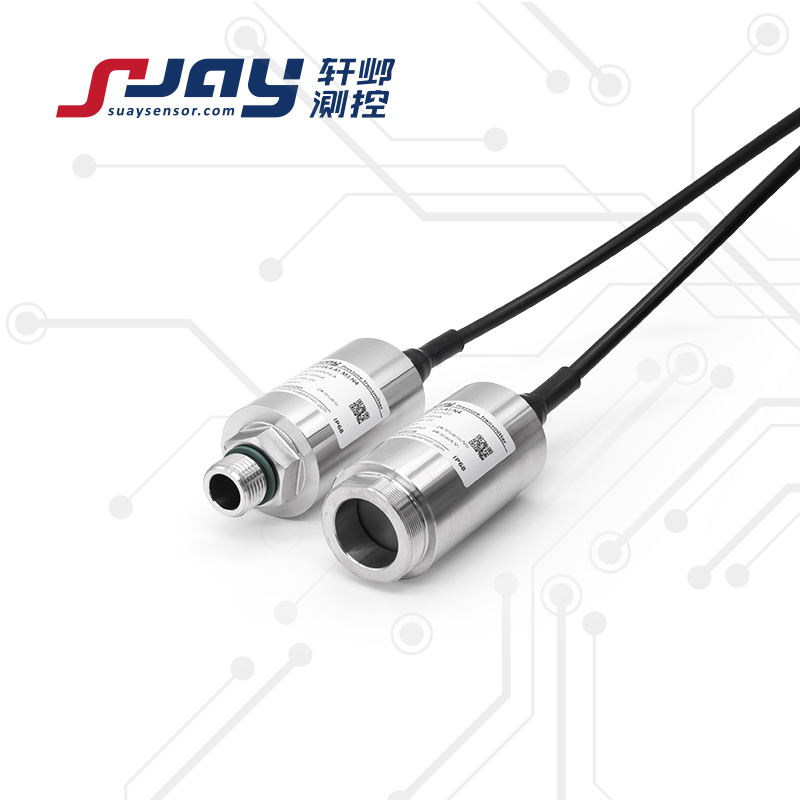

l 小量程可選安裝式結構，便于插入式測量，現場可維護
|
測量范圍 |
投入式 0-1mH2O...200mH2O（可選絕壓） 分體式 0-20mH2O 插入式 0-2mH2O |
|
|
測量介質 |
與316不銹鋼兼容液體（特殊介質可選防腐蝕型） |
|
|
靜態精度① |
±0.1%FS ±0.25%FS ±0.5%FS |
|
|
信號輸出/供電 |
4-20mA 0-5V 1-5V 0-10V |
12-36VDC(典型24VDC) |
|
0.5-4.5V |
5VDC/12-36VDC(典型24VDC) |
|
|
數字信號輸出RS485 |
5VDC/12-36VDC(典型24VDC) |
|
|
工作溫度 |
-20～70℃ |
|
|
補償溫度 |
-10～60℃ |
|
|
貯存溫度 |
-40～100℃ |
|
|
長期穩定性 |
典型：±0.1%FS/年 最大：±0.2%FS/年 |
|
|
零點溫度漂移 |
典型：±0.02%FS/℃ 最大：±0.05%FS/℃ |
|
|
靈敏度溫度漂移 |
典型：±0.02%FS/℃ 最大：±0.05%FS/℃ |
|
|
過載能力 |
2倍滿量程壓力 |
|
|
有效測量壽命 |
﹥106壓力循環（P:10-90%FS） |
|
|
響應時間 |
≤1ms |
|
|
分辨率 |
大于10-5（通常受限采集顯示設備，理論無限?。?/span> |
|
|
負載電阻 |
≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） |
|
|
絕緣電阻 |
200M?，100VDC |
|
|
安裝方式 |
分體式/插入式：G1/2或DN2法蘭安裝（其它接口可定制） |
|
|
電氣連接 |
液位專用電纜（Φ7.2mm聚氯乙烯電纜），長度根據用戶要求定制 |
|
|
接口及殼體材料 |
304/316L不銹鋼 |
|
|
外殼防護 |
IP68 |
|
|
安全防爆 |
Ex iaⅡ CT5（本安） |
|
|
密封圈 |
氟橡膠 |
|
|
傳感器膜片 |
不銹鋼316L |
|
|
產品重量 |
約500克 |
|
注：①包含非線性、遲滯和重復性
|
型號 |
量程 |
精度 |
輸出 |
安裝螺紋 |
電氣連接 |
特定參數 |
|
SUAY20 |
0-1mH2O ...200mH2O量程可選 |
4:±0.1%FS 2:±0.25%FS 1:±0.5%FS |
A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 |
M3:G1/2 M5:DN20法蘭 M0:定制 注：投入式此項不選 |
N4:IP68液位專用電纜 N5: IP68深井（高強度）專用電纜 注：電纜長度根據用戶要求定制 |
F:分體式 B:插入式 L:顯示 E:本案防爆 |
|
SUAY20.2.A1.N4.E |
||||||
