測量范圍 |
-100KPa~0-20KPa...1MPa...100MPa（表壓、負壓、復合壓） |
|
|
測量介質 |
與316不銹鋼兼容的氣體或液體 |
|
|
靜態精度① |
±0.075%FS ±0.1%FS ±0.15%FS |
|
|
信號輸出/供電 |
4-20mA 0-5V 0-10V 1-5V |
12-36VDC(典型24VDC) |
|
0.5-4.5V |
5VDC/12-36VDC(典型24VDC) |
|
|
數字信號輸出RS485 |
5V/5-16VDC/24VDC |
|
|
工作溫度 |
-40～85℃ |
|
|
補償溫度 |
-20～70℃（可根據用戶要求分段補償） |
|
|
貯存溫度 |
-40～100℃ |
|
|
長期穩定性 |
典型：±0.1%FS/年 最大：±0.15%FS/年 |
|
|
零點溫度漂移 |
典型：±0.01%FS/℃ 最大：±0.02%FS/℃ |
|
|
靈敏度溫度漂移 |
典型：±0.01%FS/℃ 最大：±0.02%FS/℃ |
|
|
過載能力 |
2倍滿量程壓力或最大110MPa（取最小值） |
|
|
有效測量壽命 |
﹥106壓力循環（P:10-90%FS） |
|
|
抗振動性 |
20g ，（IEC 60068-2-6） |
|
|
抗沖擊性 |
20g ， 11mS |
|
|
響應時間 |
≤1ms |
|
|
分辨率 |
大于10-5（通常受限采集顯示設備，理論無限?。?/span> |
|
|
負載電阻 |
≤（U-12）/0.02 Ω（電流輸出） ; >100KΩ（電壓輸出） |
|
|
絕緣電阻 |
200M?，100VDC |
|
|
壓力接口 |
M20*1.5， G1/4 （典型） G1/2，NPT1/4（可選） |
|
|
電氣連接 |
接插件或直出電纜2m |
|
|
接口及殼體材料 |
304/316L不銹鋼 |
|
|
外殼防護 |
IP65（插頭型） IP67（電纜型） |
|
|
安全防爆 |
Ex iaⅡ CT5（本安） |
|
|
密封圈 |
氟橡膠 |
|
|
傳感器膜片 |
不銹鋼316L |
|
|
產品重量 |
約150克 |
|
注：①包含非線性、遲滯和重復性
|
型號 |
量程 |
精度 |
輸出 |
安裝螺紋 |
電氣連接 |
特定參數 |
|

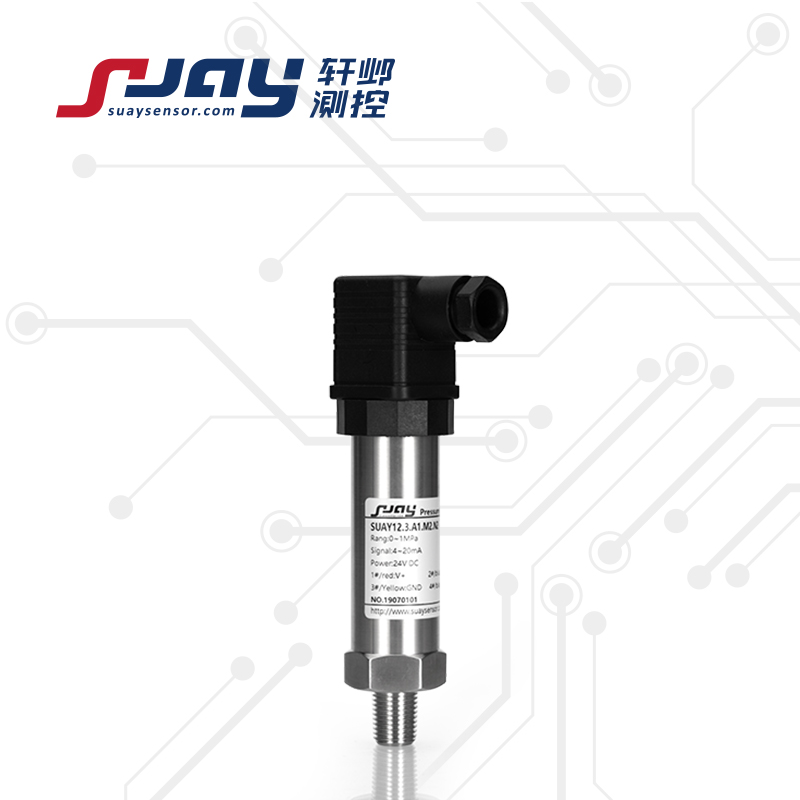

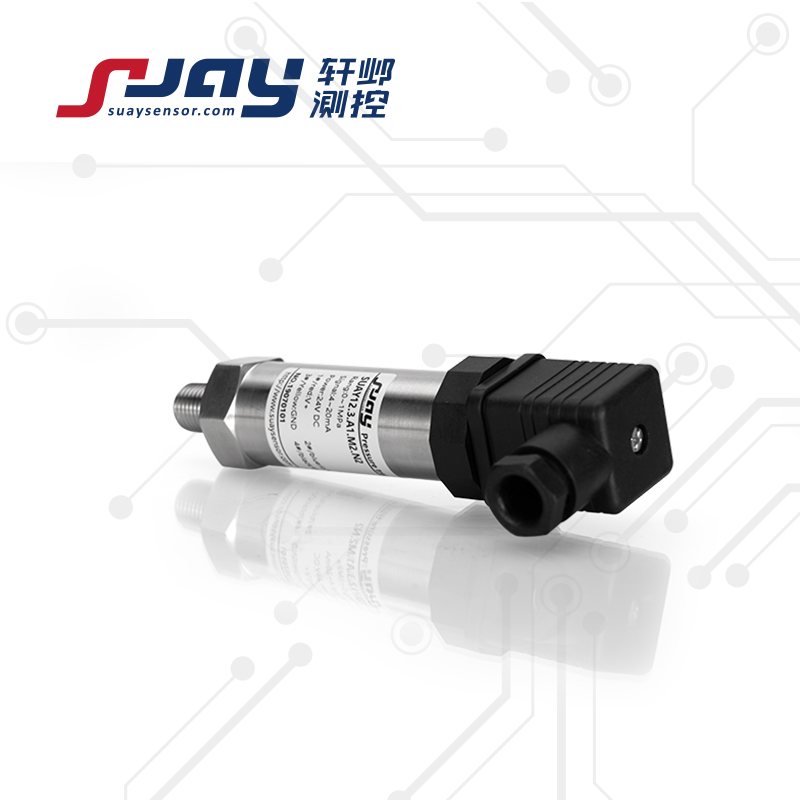

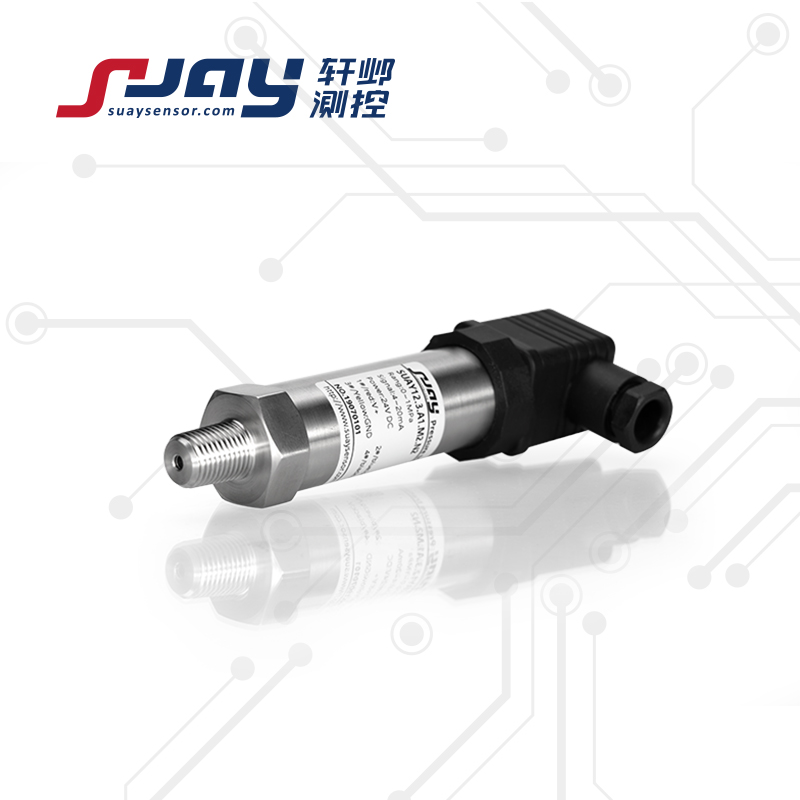

SUAY12 |
-100KPa~0 ...20KPa ...100MPa 量程可選 |
5:±0.075%FS 4:±0.1%FS 3:±0.15%FS
|
A1:4-20mA V1:0-5V V2:1-5V V3:0-10V D:RS485 V0:定制
|
M1:M20*1.5 M2:G1/4 可選： M3:G1/2 M4:NPT1/4 M0:定制
|
N1:直出2米 N2:赫斯曼插頭 N3:航空插頭 |
E:本案防爆 P:平膜型 |
|
SUAY12.4.A1.M1.N1.E |
||||||
1. 被測介質應與產品接觸的材料相兼容。
2. 選型附加功能代號"E” 本安防爆型Ex iaIICT5，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
