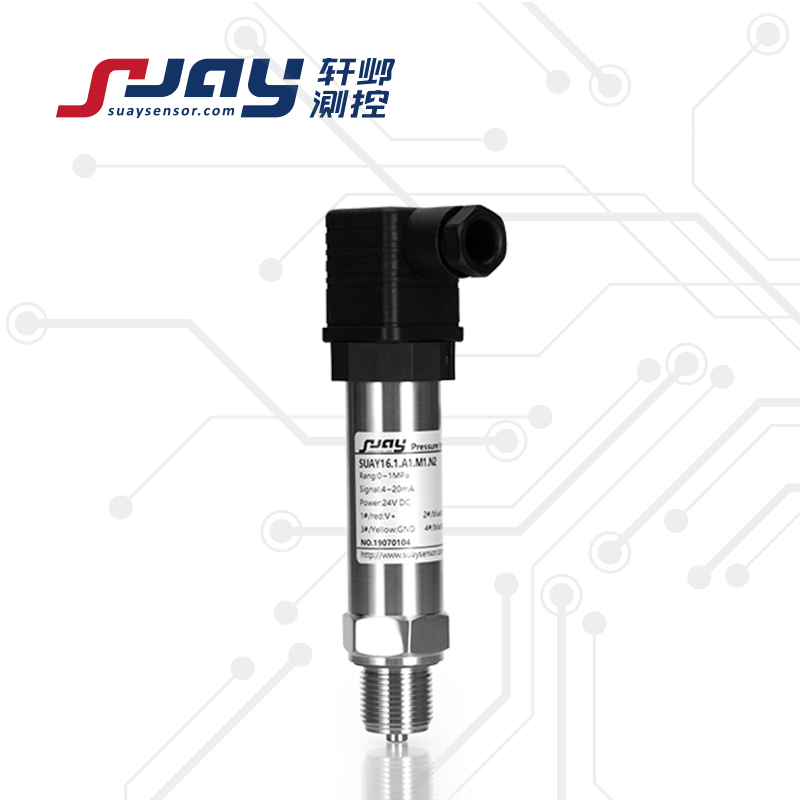

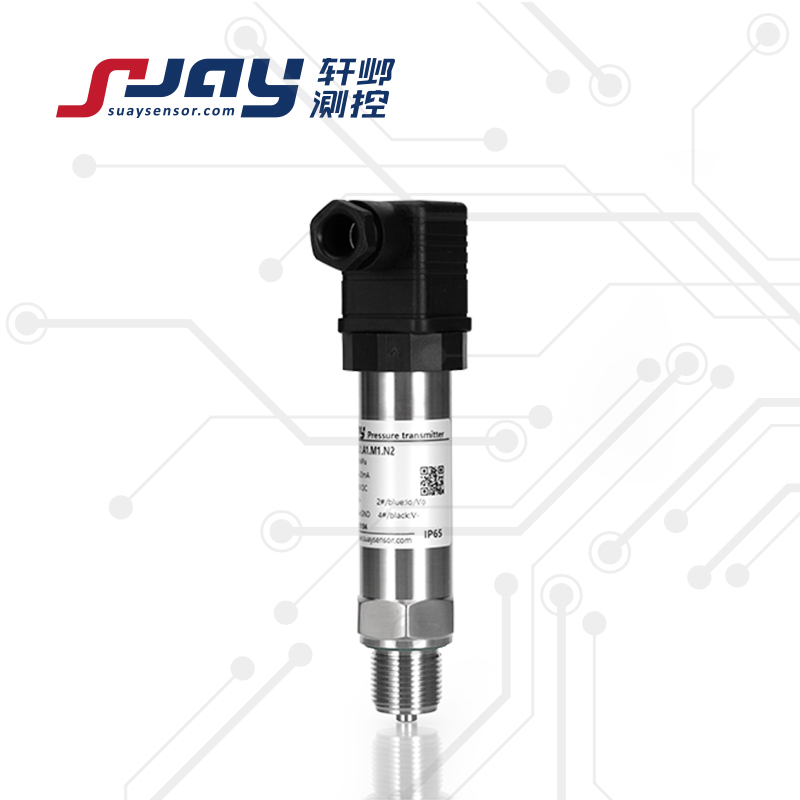

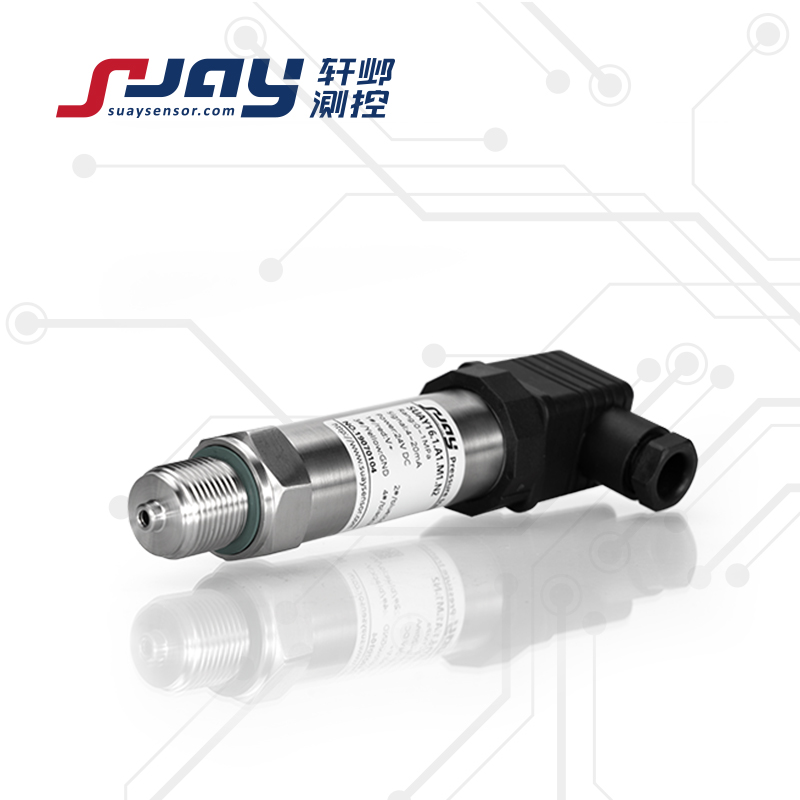

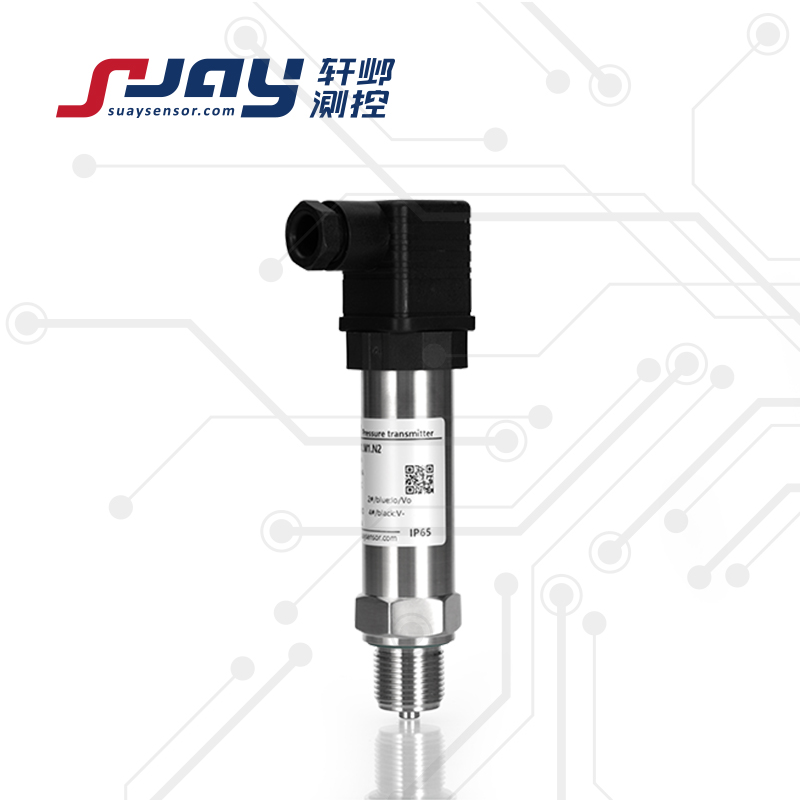

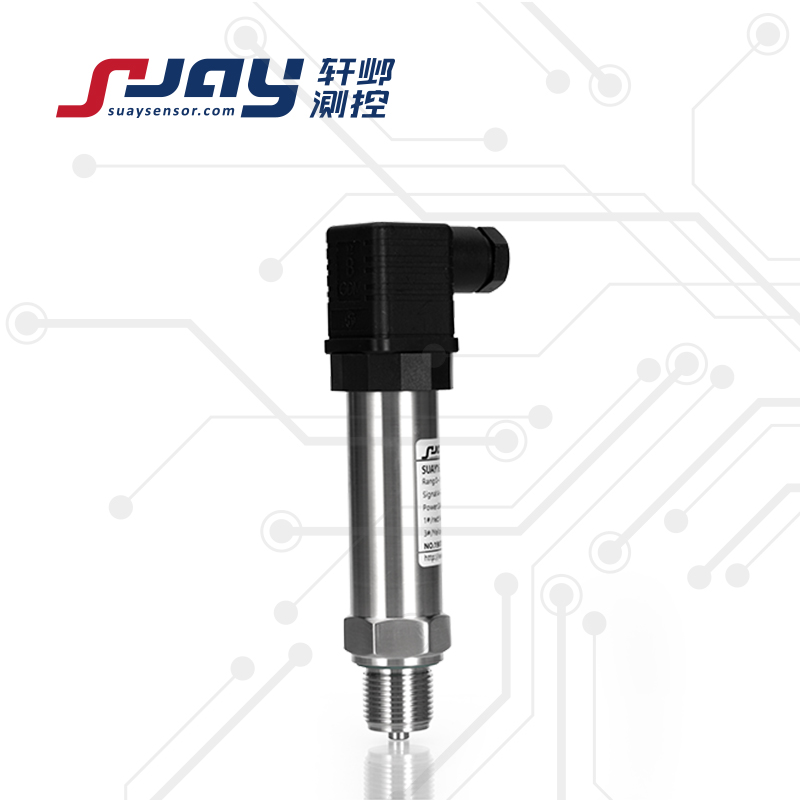

溫壓一體測量

所屬分類：溫壓一體式壓力傳感器變送器

產品標簽：SUAY18溫壓一體測量選用進口MEMS硅壓阻式傳感器作為測壓敏感元件，選用進口鉑電阻作為測溫敏感元件，優良的結構設計，兼具精度與穩定的處理電路，使得該系列產品具有可觀的綜合實用價值。同時輸出壓力和溫度信號，為用戶同時測量溫度和壓力提供了方便

產品范圍

工業自動化測量與控制
環保及水處理系統
泵業和壓縮機行業
電力、冶金
設備配套檢測
機械制造業
醫療設備
其他液壓和氣動領域測量

溫壓一體測量

產品詳情

SUAY18溫壓一體測量選用進口MEMS硅壓阻式傳感器作為測壓敏感元件，選用進口鉑電阻作為測溫敏感元件，優良的結構設計，兼具精度與穩定的處理電路，使得該系列產品具有可觀的綜合實用價值。同時輸出壓力和溫度信號，為用戶同時測量溫度和壓力提供了方便。該產品性能穩定，質量可靠，易于安裝，結構多樣，量程范圍寬，輸出信號形式多樣，廣泛應用于生產、設備配套、科研實驗、石油、化工、建材、冶金、環保等領域，實現同時對流體壓力、溫度的高精度測量。

可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。

產品特點：

l 壓力、溫度同時測量，保證測量的同步性，
l 同時獲得兩個參量，節省空間，性價比高，增大系統的可靠性
l 一體式結構，堅固耐用
l 可靠的保護，有效保證測量有效精度不受外界影響

產品性能指標

壓力測量范圍	-100KPa~0-10KPa...1MPa...100MPa（表壓、負壓、復合壓）
溫度測量范圍	-20～85℃
靜態精度^①	±0.1%FS ±0.25%FS ±0.5%FS
測溫精度	±1℃
供電電源	12-36VDC（典型24VDC）
壓力輸出	4-20mA 、0-5V、RS485
溫度輸出	PT100、4-20mA、0-5V、RS485
工作溫度	-40～85℃
補償溫度	-10～60℃
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年最大：±0.2%FS/年
零點溫度漂移	典型：±0.02%FS/℃ 最大：±0.04%FS/℃
靈敏度溫度漂移	典型：±0.02%FS/℃ 最大：±0.04%FS/℃
測量介質	與316不銹鋼兼容的氣體或液體
過載能力	2倍滿量程壓力或最大110MPa（取最小值）
有效測量壽命	﹥10⁶壓力循環（P:10-90%FS）
抗振動性	20g ，（IEC 60068-2-6）
抗沖擊性	20g ， 11mS
響應時間	≤1ms
分辨率	大于10^-5（通常受限采集顯示設備，理論無限?。?/td>
負載電阻	≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
壓力接口	M20*1.5， G1/4 （典型） G1/2，NPT1/4（可選）
電氣連接	接插件或直出電纜2m
接口及殼體材料	304/316L不銹鋼
外殼防護	IP65（插頭型） IP67（電纜型）
安全防爆	Ex iaⅡ CT6（本安）
密封圈	氟橡膠
傳感器膜片	不銹鋼316L
產品重量	約250克

注：①包含壓力傳感器非線性、遲滯和重復性
選型參數對照表

型號	量程	精度	壓力輸出	溫度輸出	安裝螺紋	電氣連接	特定參數
SUAY18	-100KPa~0 ...10KPa ...60MPa 量程可選	4:±0.1%FS 2:±0.25%FS 1:±0.5%FS	A1:4-20mA V1:0-5V D:RS485 V0:定制	T1：PT100 T2：4-20mA T3：0-5V D：RS485 T4：PT1000（可選）	M1:M20*1.5 M2:G1/4 可選： M3:G1/2 M4:NPT1/4 M0:定制	N1:直出2米 N2:赫斯曼插頭 N3:航空插頭	S:抗干擾 L:顯示 E:本案防爆 P:平膜型
SUAY18.2.A1.T1.M1.N1.E
