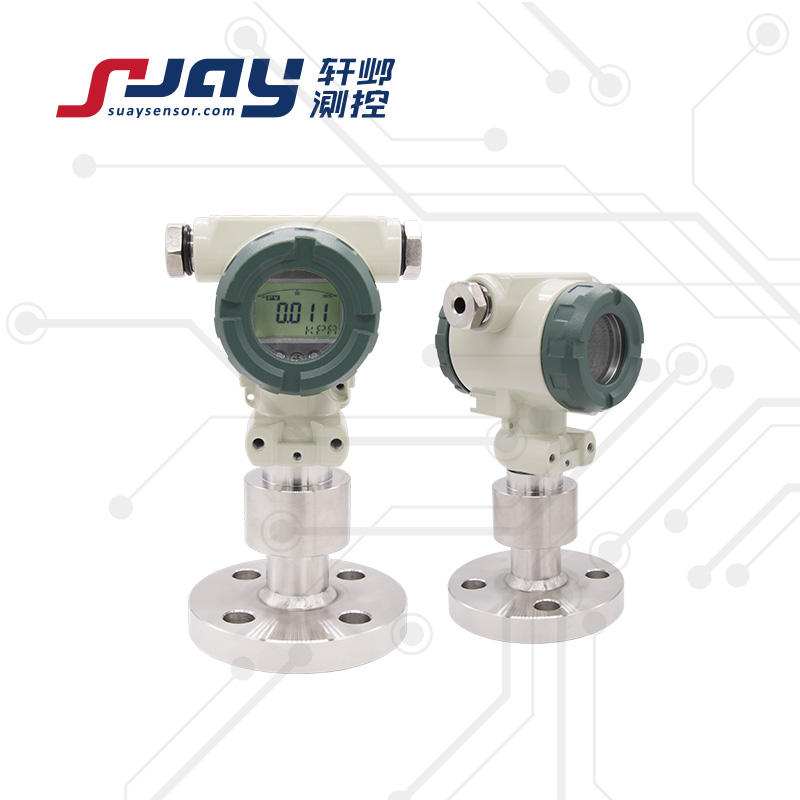

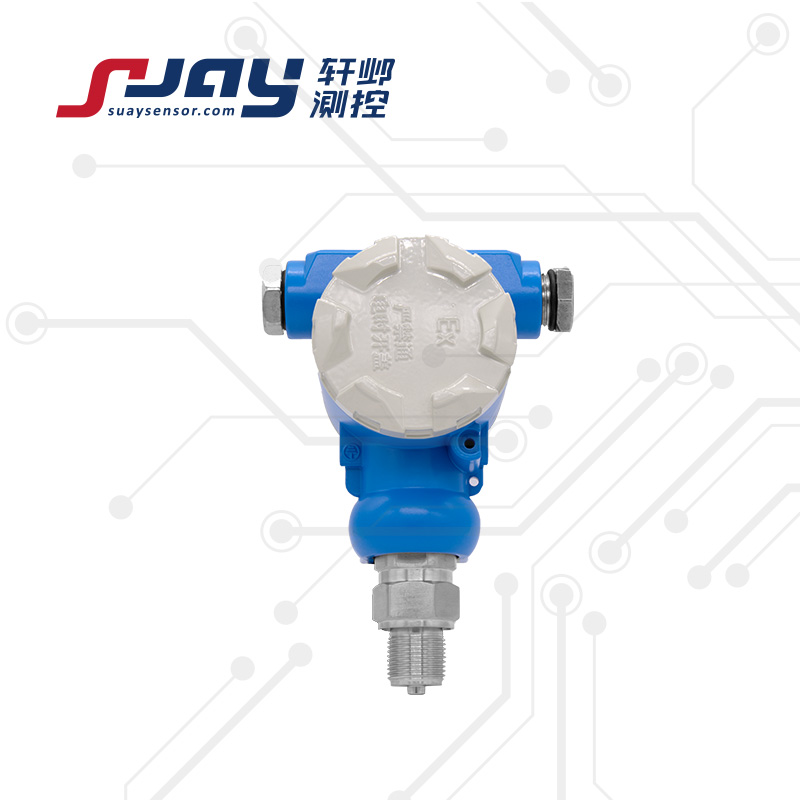

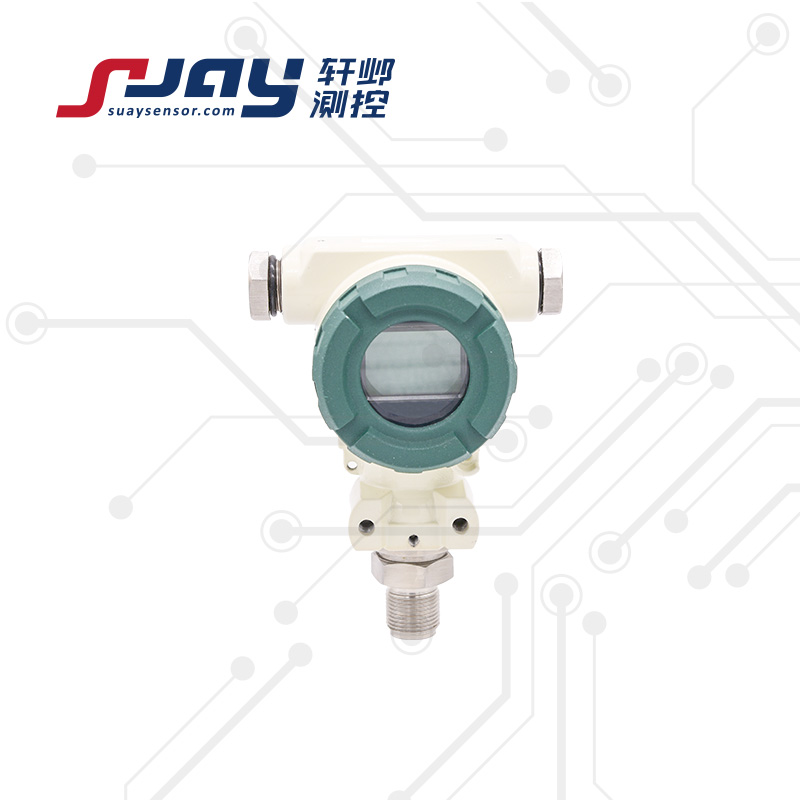

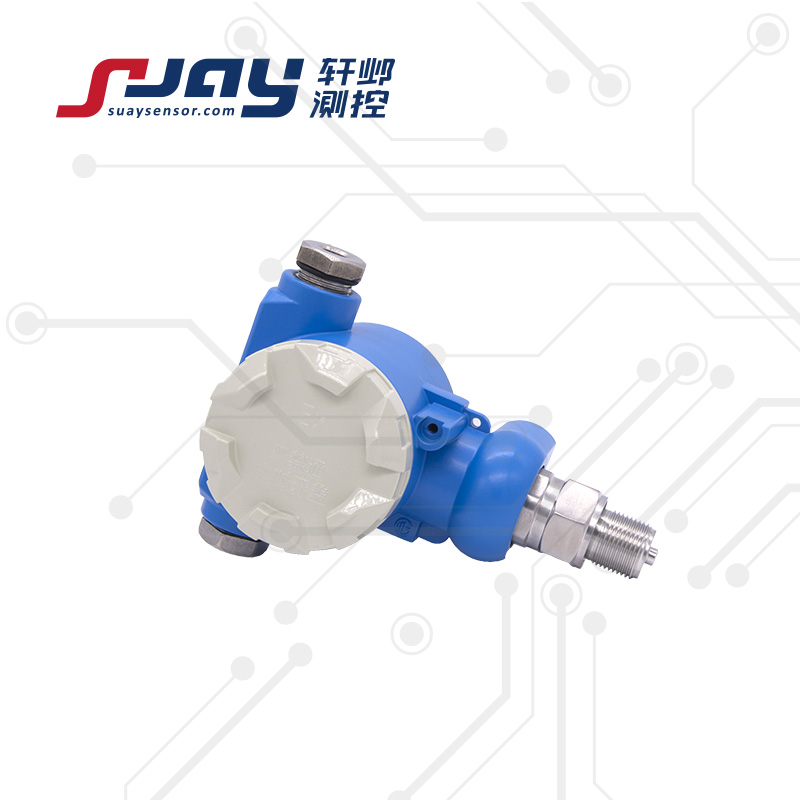

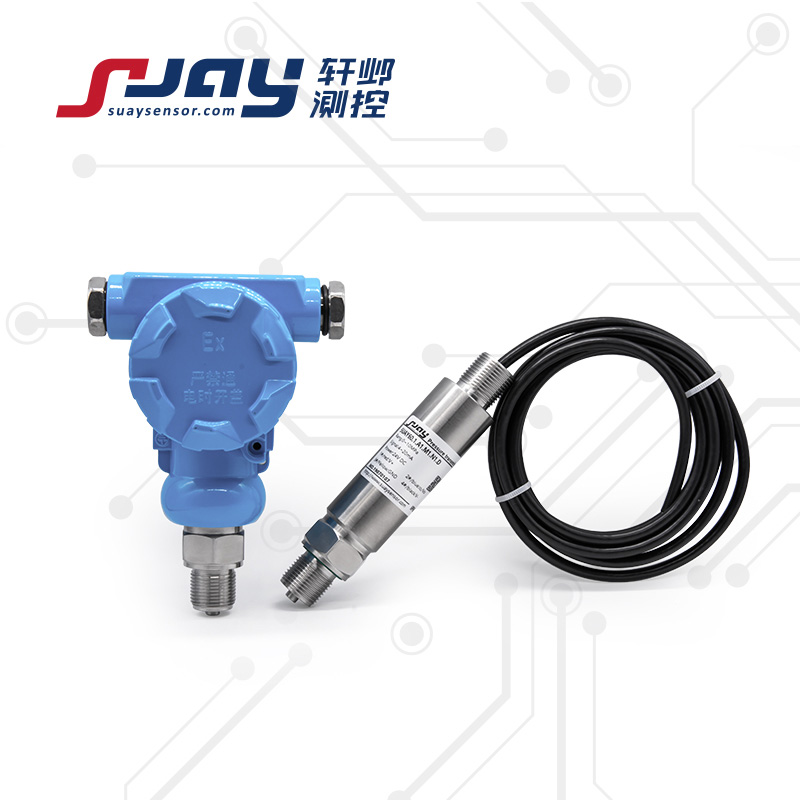

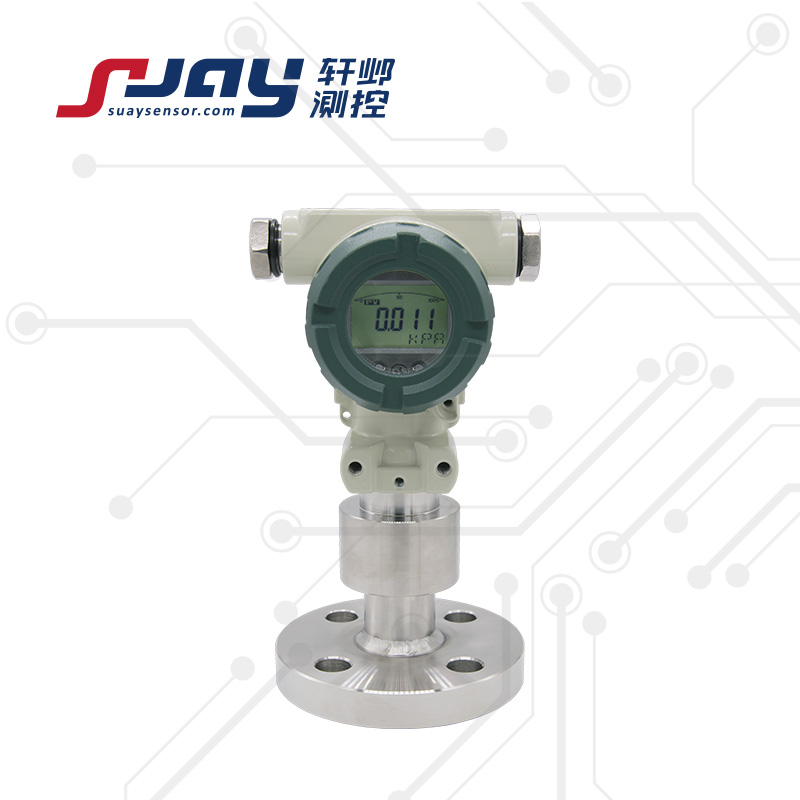

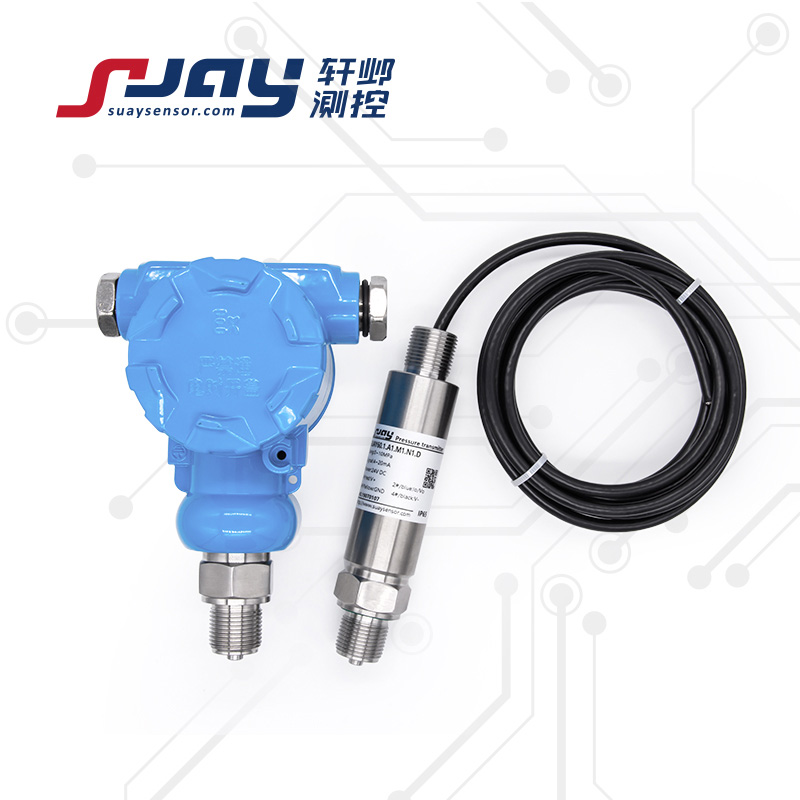

SUAY60防爆壓力變送器選用進口高性能壓力敏感元件,全不銹鋼封裝或鑄造一體式外形,本安防爆等級:ExiaIICT6 。精度等級:0.5%,0.25%,0.1%可選,特殊定制可達0.05%,輸出4-20mA,0-5V,RS485可選。精密的焊接、裝配工藝,經過嚴格的測試、老化過程,充分保證了產品質量的精度和堅固性、穩定性、耐用性。廣泛應用于工業過程控制、冶金、電力、化工、礦井、鍋爐、天然氣、油田及煤礦等領域。
工業自動化測量與控制
機械制造業
環保及水處理系統
電力冶金
泵業和壓縮機行業設
煤井礦井
天燃?xì)夤艿?/span>
石油石化
SUAY60防爆壓力變送器選用進口高性能壓力敏感元件,全不銹鋼封裝或鑄造一體式外形,精密的焊接、裝配工藝,經過嚴格的測試、老化過程,充分保證了產品質量的精度和堅固性、穩定性、耐用性。該系列產品可測量負壓、絕壓及表壓類壓力,量程覆蓋-100KPa至200MPa的壓力區間,可供用戶根據工況按需選擇。內置具有短路保護、反極性保護和瞬間過電流保護的信號處理電路,極大提高了本身的安全性,可輸出多種標準電壓電流及數字信號。該款產品分為本安型和隔爆型,是專為高爆炸危險測壓環境所設計的壓力變送器,可選裝防爆軟管接口螺紋(M20*1.5或G1/2),廣泛應用于工業過程控制、冶金、電力、化工、礦井、鍋爐、天然氣、油田及煤礦等領域。
可根據用戶的具體要求特殊設計、定制,滿足各種實際應用需求。
產品特點:
l 壓力形式可選(絕壓、負壓、表壓、差壓)
l 防爆設計,一體式不銹鋼/鑄造外殼,堅固可靠
l 帶多重保護的內置信號處理電路,更安全
l 強大的現場浪涌、噪聲抑制能力
測量范圍 | -100KPa-0-10KPa...1MPa...100MPa | |
測量介質 | 與316不銹鋼兼容的氣體或液體 | |
靜態精度① | ±0.1%FS ±0.25%FS ±0.5%FS | |
信號輸出/供電 | 4-20mA 0-5V 1-5V 0-10V | 12-30VDC(典型24VDC) |
0.5-4.5V | 5VDC/12-30VDC(典型24VDC) | |
數字信號輸出RS485 | 5VDC/5-16VDC/24VDC | |
安全防爆 | Ex iaⅡ CT(本安) | |
工作溫度 | -20~80℃ | |
補償溫度 | -20~60℃ | |
貯存溫度 | -40~100℃ | |
長期穩定性 | 典型:±0.1%FS/年 不超過:±0.2%FS/年 | |
零點溫度漂移 | 典型:±0.02%FS/℃ 不超過:±0.05%FS/℃ | |
靈敏度溫度漂移 | 典型:±0.02%FS/℃ 不超過:±0.05%FS/℃ | |
過載能力 | 2倍滿量程壓力(80MPa 以上 1.1 倍滿量程壓力) | |
有效測量壽命 | ﹥10^6壓力循環(P:10-90%FS) | |
抗振動性 | 20g,(IEC 60068-2-6) | |
抗沖擊性 | 20g,11mS | |
響應時間 | ≥5ms | |
分辨率 | 大于10-5(通常受限采集顯示設備,理論無限?。?/span> | |
負載電阻 | ≤(U-12)/0.02 Ω(電流輸出) >100KΩ(電壓輸出) | |
絕緣電阻 | 200M?,100VDC | |
壓力接口 | M20*1.5, G1/4(典型); G1/2,NPT1/4(可選) | |
電氣連接 | 接線端子或直出電纜 2m | |
接口及殼體材料 | 304/316L不銹鋼 | |
外殼防護 | IP65 | |
密封圈 | 氟橡膠 | |
傳感器膜片 | 316L不銹鋼 | |
產品重量 | 約300-600克 |
注:①包含非線性、遲滯和重復性
選型參數對照表
型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 | 特定參數 |
SUAY60 | -100KPa~0 ...10KPa ...100MPa 量程可選 | 4:±0.1%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 | M1:M20*1.5 M2:G1/4 M0:定制 可選: M3:G1/2 M4:NPT1/4 | N6:接線端子 N7:隔爆直出 | L:顯示 E:本安防爆 Q:隔離防爆 |
SUAY60.2.A1.M1.N1.Q |
選型提示:
1. 被測介質應與產品接觸的材料相兼容,
2. 選型附加功能代號"E” 本安防爆型,須經安全柵供電。
3. 其它特殊要求,敬請與本公司商洽,并在訂單中注明。
